V Mantově u Plzně jsme pro firmu Bel Solutions s.r.o. realizovali sídlo společnosti s přilehlou výrobní a skladovou halou. Soubor třech hal byl realizován postupně ve třech etapách.

Etapy výstavby sídla  nové provozní haly specializované strojírenské výroby

V první etapě v roce 2018 byla realizována stavba montované výrobní haly s půdorysnými rozměry 25x58,1 m, s výškou v okapu 4,8m a výškou v hřebeni 8,15m. K této montované ocelové hale byly v roce 2023 doplněny dvě přístavby, a to na východní a na západní straně. Západní přístavba má půdorysné rozměry 25x28,8m a zvýšenou okapovou výšku haly 6,6m. Východní přístavba s pultovou střechou má rozměr 40x21,4x4,8m.

Konstrukce montovaných ocelových hal

Ocelová montovaná konstrukce hal je rámového typu. Rámy plnostěnného typu jsou vyrobeny z profilů z válcované oceli. Modulová vzdálenost sloupů ve výrobní hale je 5,9m, v západní přístavbě 5,3m a ve východní přístavbě 5,6m. Rámy montované haly se sedlovou střechou jsou zpevněny zavětrovacími poli s ocelovými táhly a dalšími ztužujícími prvky. Kotvení nosné ocelové konstrukce k betonovým patkám je kloubového typu v úrovni -0,20m. Všechny prvky ocelové konstrukce jsou lakované základovým a vrchním nátěrem o tl. 100 mikronů v barvě RAL 9002. Požární odolnost nosné ocelové konstrukce je 15 minut. Konstrukce střechy je z tenkostěnných profilů METSEC.

Do sekundární ocelové konstrukce haly jsou osazeny plastová okna s jednostrannou folii v barvě RAL 7016 antracit s výplní izolační dvojsklo, plastové a hliníkové dveře s jednostrannou folii v barvě antracit a sekční vrata s prosklenou sekcí a integrovanými dveřmi také v barvě antracit. Nad vstupními dveřmi je ukotvena markýza s táhly.

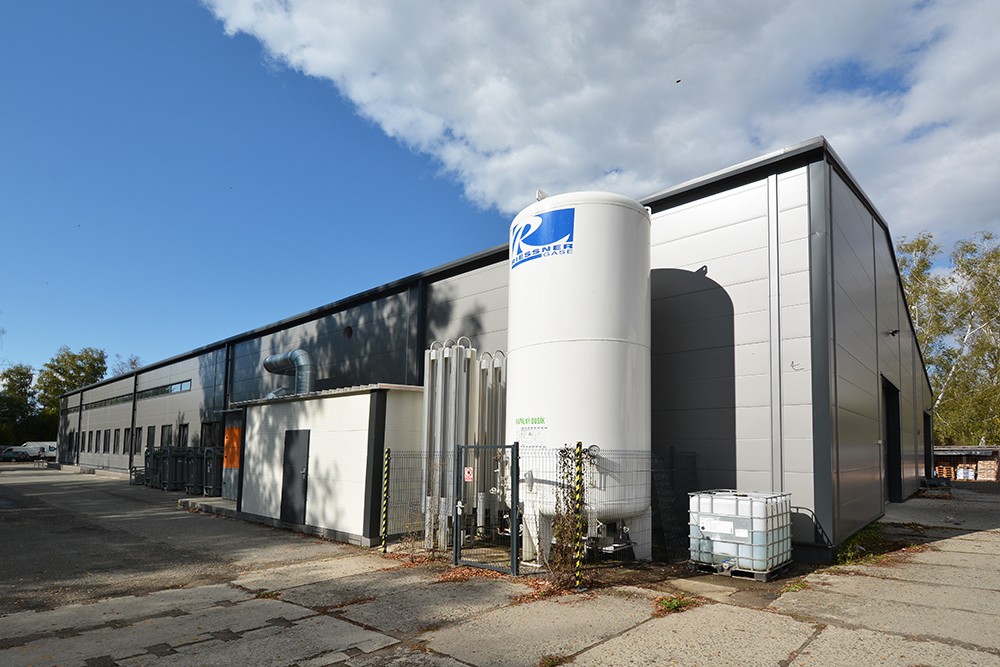

Opláštění montované haly

Montovaná ocelová konstrukce haly je opláštěna sendvičovými panely s pěnovým jádrem zn. Balex s velmi dobrými tepelně izolačními vlastnostmi. Stěny i střecha haly jsou opláštěny panely tl. 120mm, s požární odolností EW/EI 15 DP3 se součinitelem prostupu tepla U=0,19 W/m2K. Opláštění haly je v barvě RAL 9007 tmavě stříbrná.

Klempířské prvky montované haly jsou řešeny z lakovaného ocelového plechu, prvky na stěnovém plášti v barvě opláštění RAL 9007 tmavě stříbrná, rohy haly a zapravení oken, vrat je v barvě RAL 7016 tmavě stříbrná. Tato barevná kombinace moderního designu elegantně zvýrazňuje hlavní linie montované haly.
